A&P- 復雜面型的高精度反射鏡及大尺寸非球面透鏡定制
現在起，科藝儀器可以為客戶提供納米級復雜光學表面光學元件及高精度非球面光學元件的定制服務
Photonic Lattice - 光子晶體偏振光學元件
Photonic Lattice提供基于其使用我們獨特的光子晶體技術提供光學元件、光學模塊、檢測設備、定制開發和合同測試服務。
Coherent EOC -光學隔離器
COHERENT EOC為需要創新和可靠解決方案的OEM客戶設計、開發和制造關鍵激光部件和子系統。產品包含：
-
● 高、低功耗自由空間隔離器
-
● 光纖耦合隔離器
-
● 光纖終端/準直器
Innpho - 中紅外偏振片/隔離器/光纖耦合透鏡/擴束鏡
InnPho專注于包括中紅外和量子級聯激光器的應用- 聚焦于發射耦合到光纖；中紅外偏振片-限制在1.9μm的方解石偏振器片，限制到4.8μm的 YVO4；以及覆蓋2μm至12μm的寬帶偏振片。
EXCELITAS - LINOS - UV / Vis / IR光學器件
Excelitas提供廣泛的標準LINOS®UV/Vis/IR光學器件，以滿足您的科學研究、產品開發和光子傳輸需求。從4800多個光學組件中進行選擇，包括平凸、雙凸、非球面、消色差、鍍膜、平光學、反射鏡、偏振光學等。
HAAS- 光束轉向鏡, 激光加工頭
Haas LTI設計和制造激光光束轉向鏡、激光聚焦頭、電容式高度傳感激光頭、激光光束傳導系統、光束擴束鏡、適用于IPG/SPI的光纖激光器用激光加工頭、適用于Synrad CO2激光器用激光加工頭等。
A&P- 復雜面型的高精度反射鏡及大尺寸非球面透鏡定制
定制能力
1. 納米級復雜光學表面光學元件
| 元件面形 | 多種傾斜及垂直角度的多面轉鏡Polygon、平面、球面、非球面、非球面陣列（Lens Array）、菲涅爾結構、自由曲面、HUD |
| 材料 | 鋁、銅、硫系玻璃、鍺、ZnS、ZnSe等 |
| 尺寸 | Ø1.0~Ø400mm;（跟面形相關） |
| 面形精度 | λ~1/4λ |
| 表面質量 | 60-40 |
| 表面粗糙度 | 1~10nm ；跟材料相關) |
樣例：

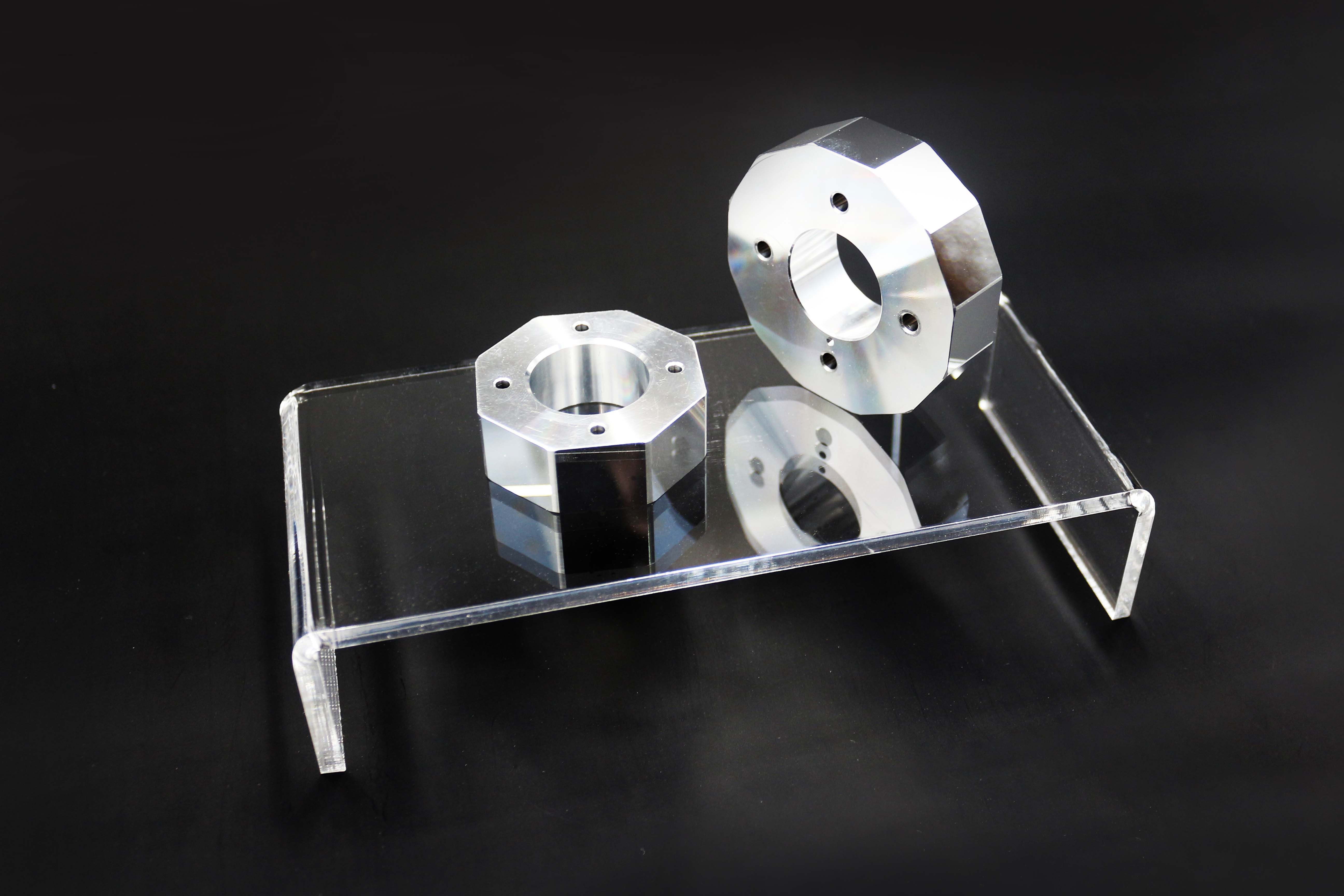

品名：多面轉鏡 Polygon
應用：激光雷達，激光加工

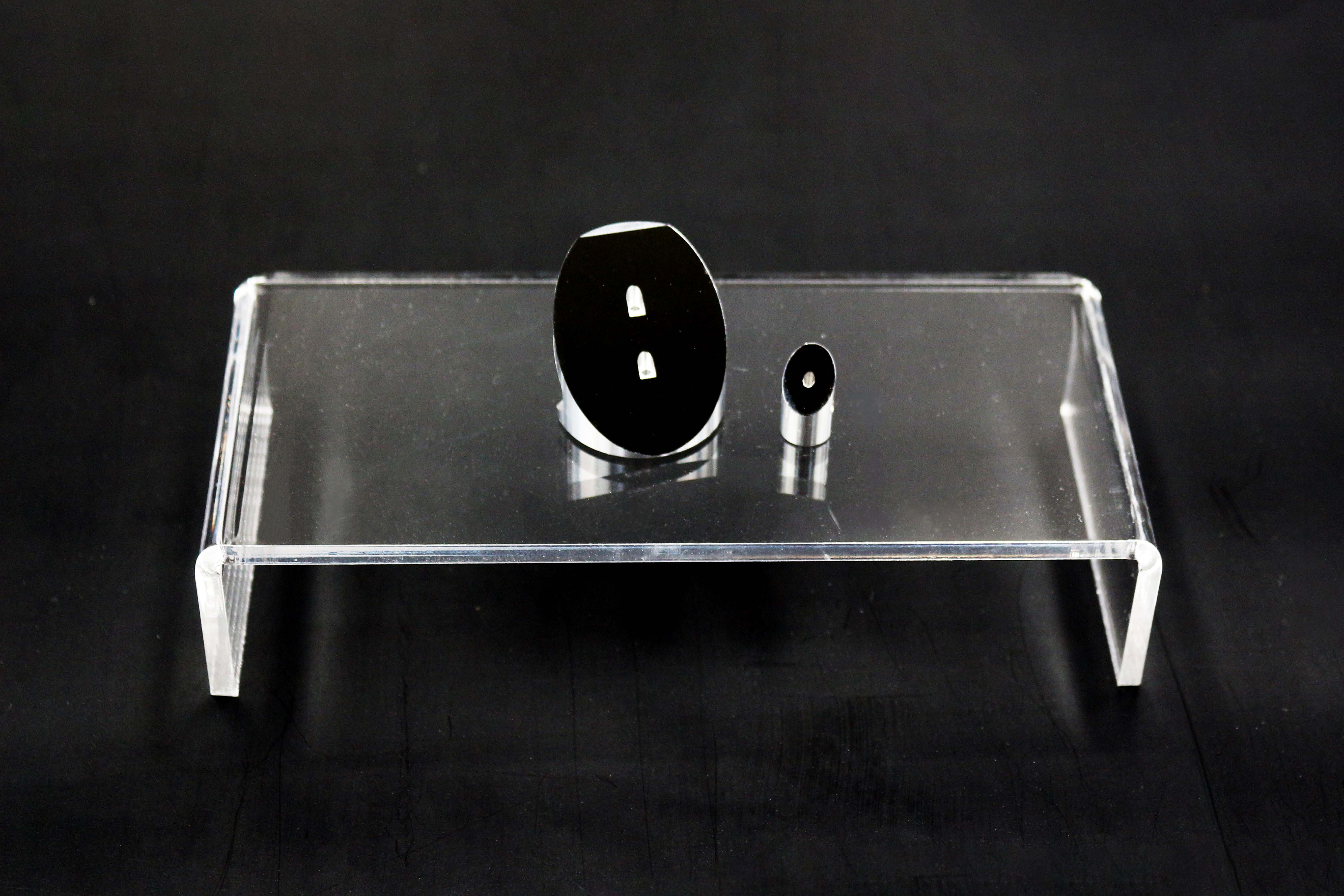

品名：斜面反射鏡
應用：激光雷達，測繪儀器，光通訊

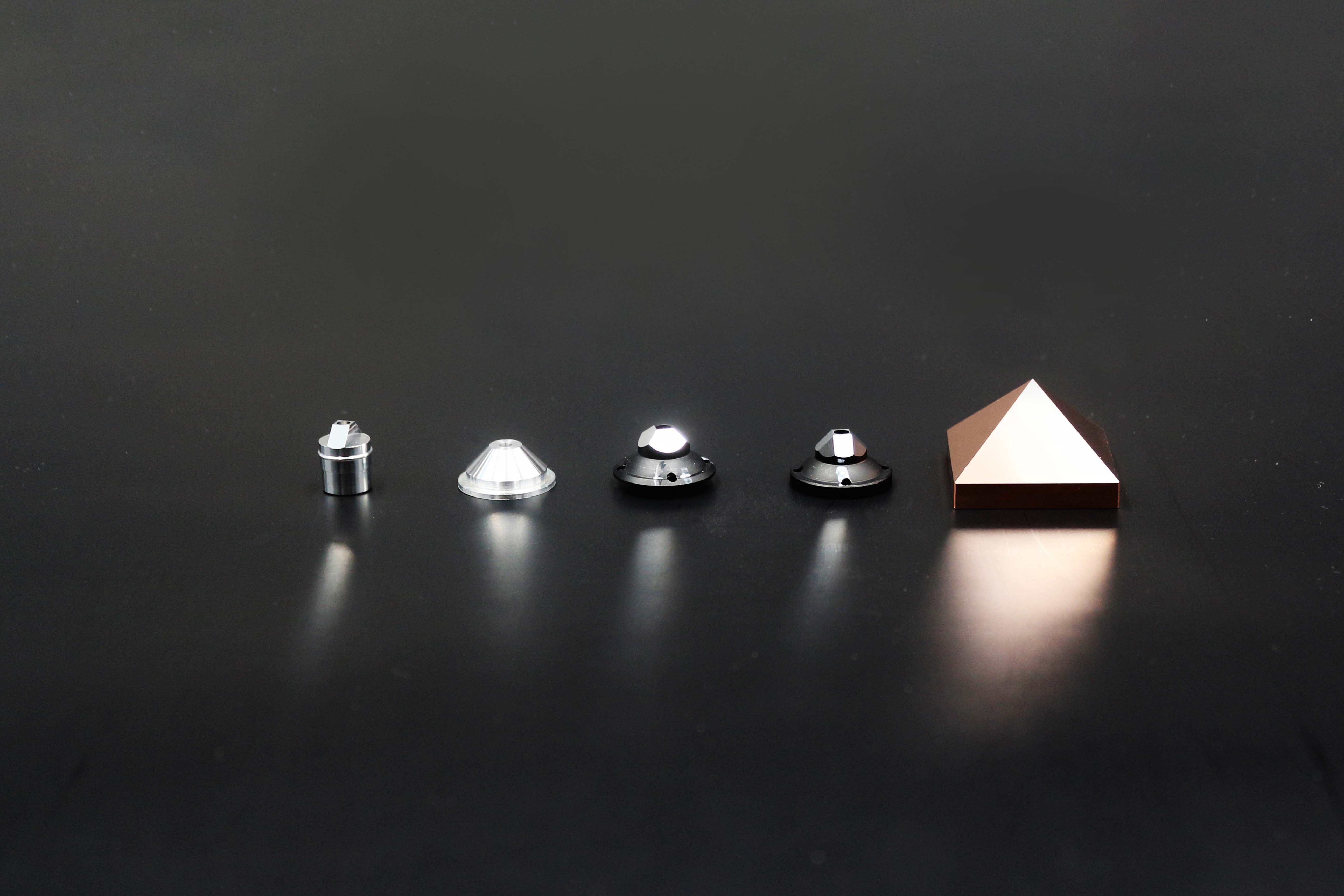

產品名：錐面反射鏡
應用：激光水平儀，分光鏡

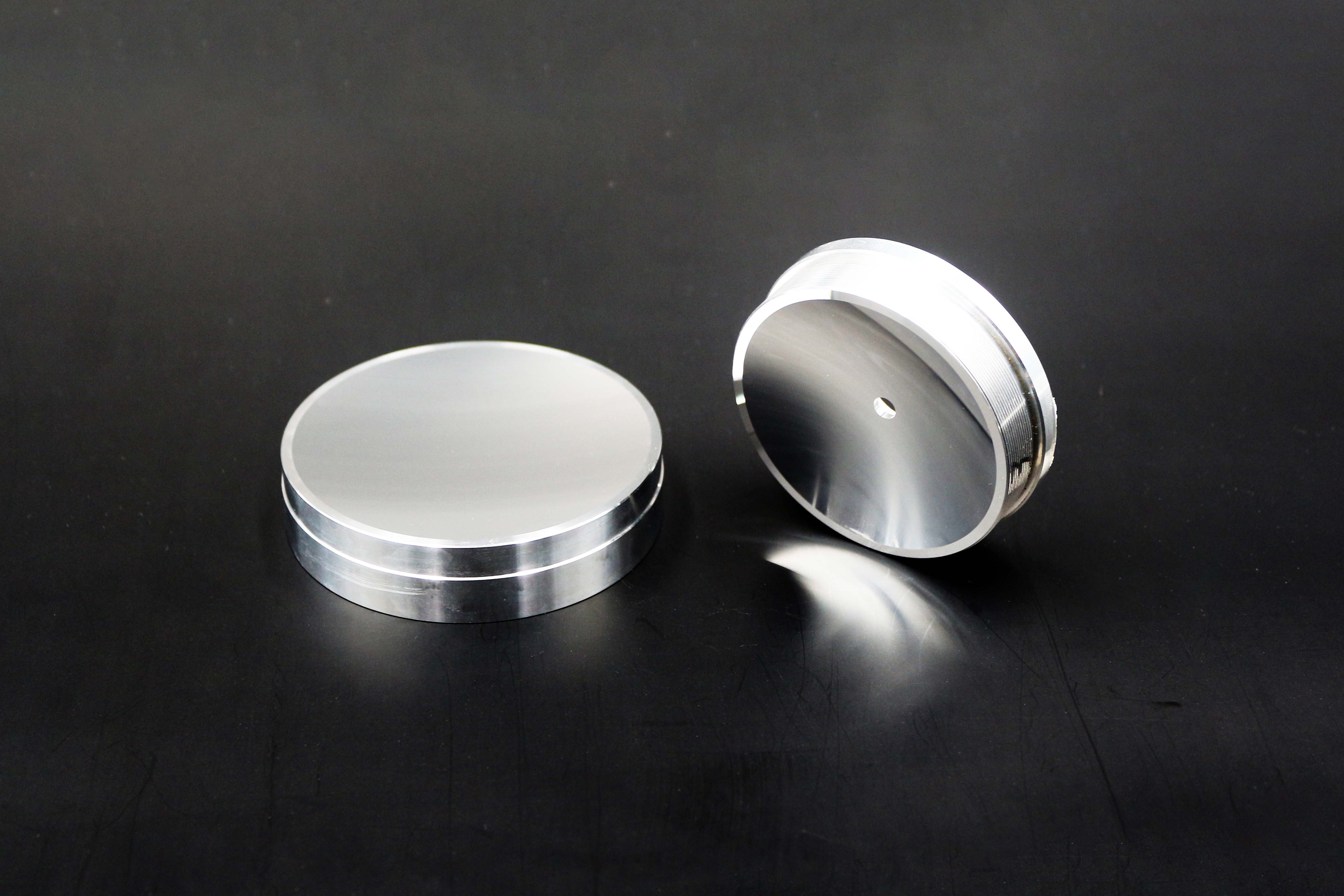

品名：凹面反射鏡 Concave Mirror
應用：機器人視覺、光通訊
2. 高精度非球面光學元件
| 元件面形 | 平面、球面和非球面(同軸) |
| 材料 | 光學玻璃、晶體、陶瓷、紅外材料(ZnS， ZnS)等 |
| 尺寸 | 25-250 mm (1”-10”) |
| 面形精度 | 1/4 λ PV-1/20 λ PV 或 1/40 λ RMS - 1/200 λ RMS |
| 表面質量 | 60-40 to 20-10 |
| 表面粗糙度 | 0.7 nm rms 至 0.3 nm rms (超光滑) |
| 中心偏差 | 30 arcsec.- 3 arcmin. |

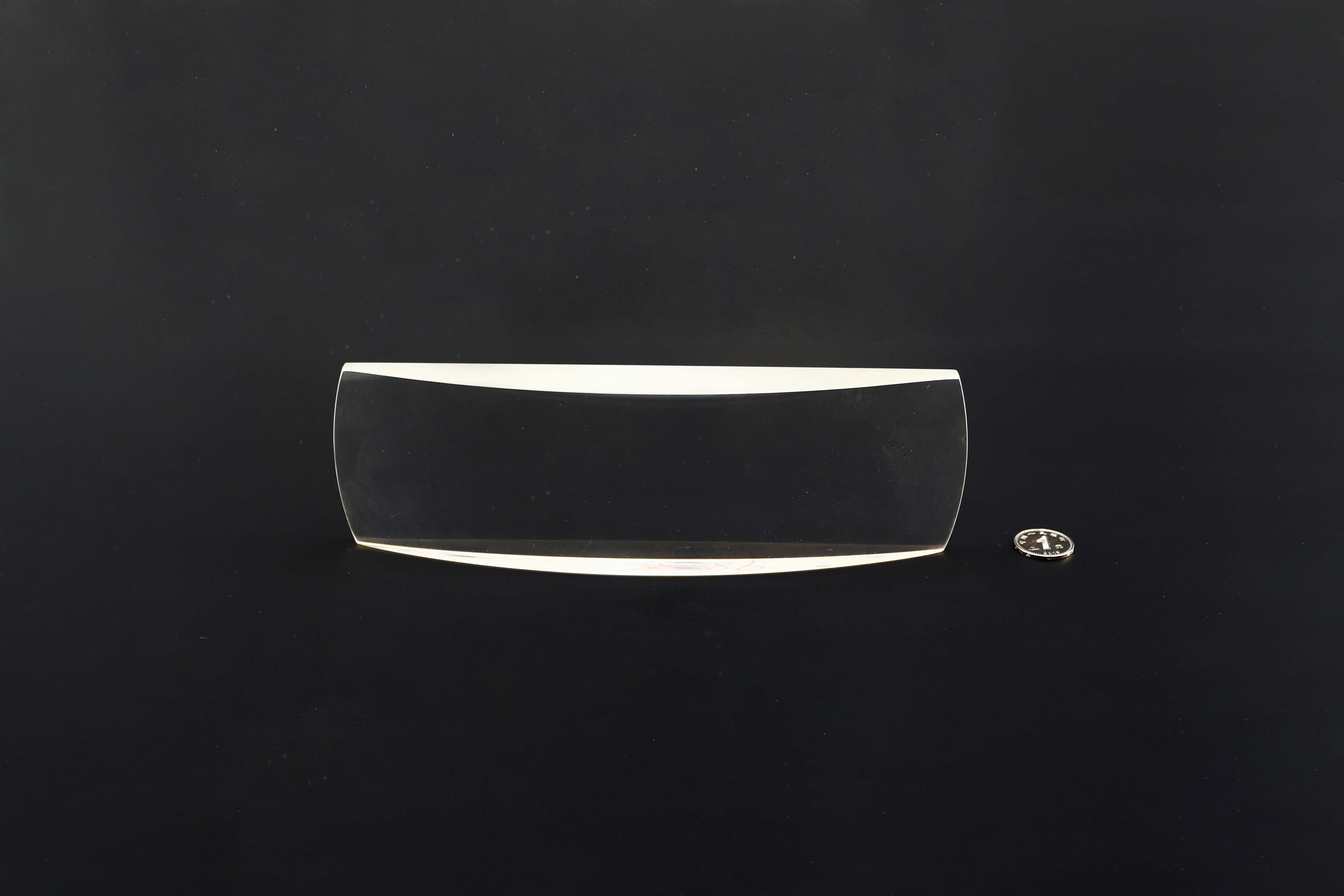

品名: 非球異型聚焦鏡

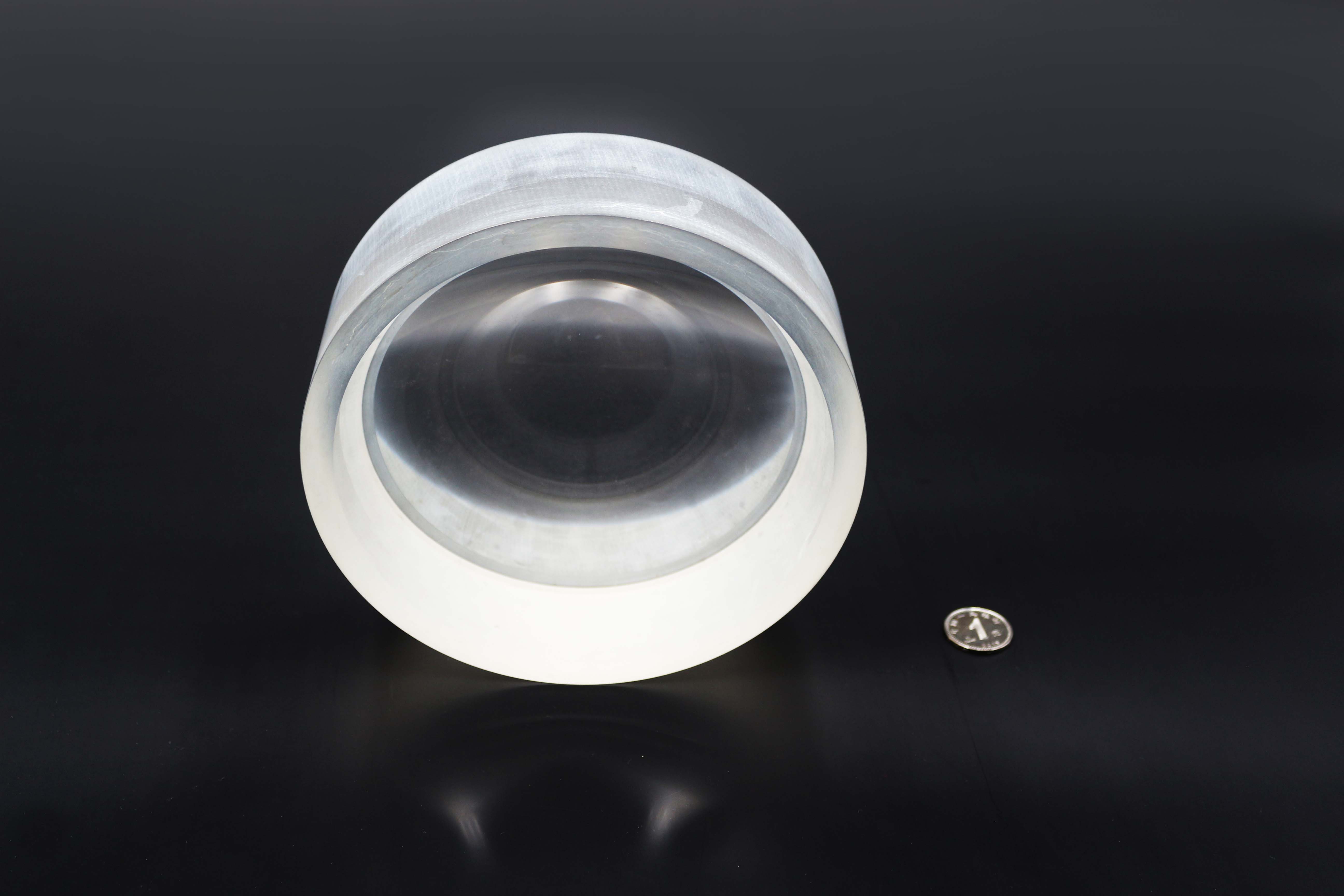

品名: 非球凹透鏡
Photonic Lattice于2002年在日本仙臺創立。其核心技術是光子晶體技術，利用濺射技術將不同軸向的微偏振器陣列自由圖案化并堆疊在單個晶片上。這項技術被用作光通信（偏振復用）、半導體（使用DUV光進行檢查）、精密處理（光束整形）和其他各領域高端設備的核心部件。
如今，通過特殊光學和計算算法等應用技術的研發，Photonic Lattice已經實現了專有的雙折射測量系統、偏振高速相機、超高速高靈敏度熱成像相機、二氧化碳成像系統等獨特的產品，使我們能夠?qū)σ郧昂茈y呈現的現象進行可視化和測量。
產品：
我們使用我們獨特的光學技術提供光學元件、光學模塊、檢測設備、定制開發和合同測試服務。
- ● 光子晶體偏振光學元件
- ● 2D雙折射測量系統
- ● 在線/離線映射型雙折射測量系統
- ● 高速紅外攝像機/紅外測量設備
- ● 厚度和折射率測量(橢圓測量法)
- ● 高速偏振相機
- ● 偏振成像相機
非偏振/偏振光束整形器
 |
 |
 |

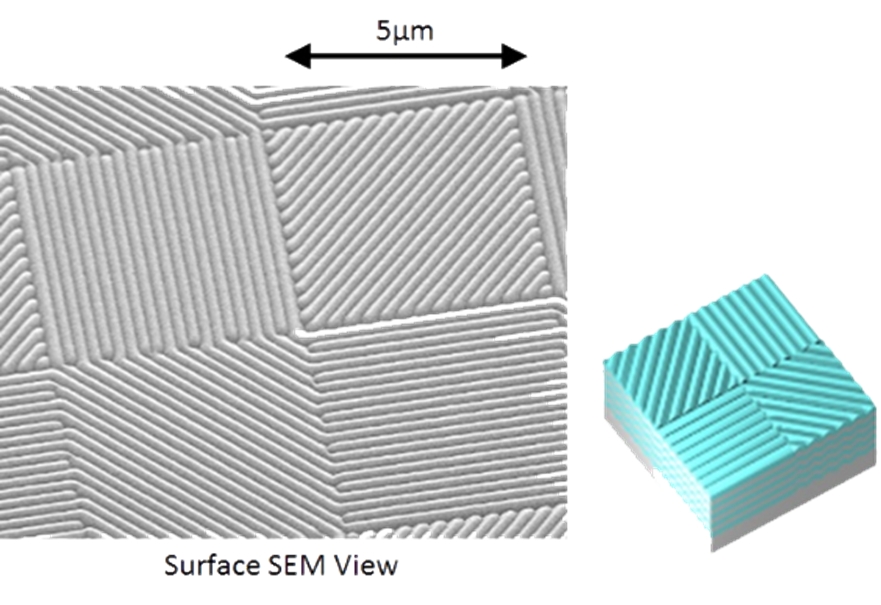

| 光子晶體 | 表面SEM視圖 | 光學仿真 |
 |
 |
 |
 |
| 光束輪廓控制 | 中心 | 圓光束 | 十字光束整形 |
光子晶體光束整形器特點：
- • 偏振光/非偏振光激光光束強度和偏振控制
- • 波長范圍：250nm-12um
應用范圍：
- • 金屬制造（焊接，切割，鉆孔等）
- • 圖案和打標
- • 退火
- • 醫學研究，激光手術

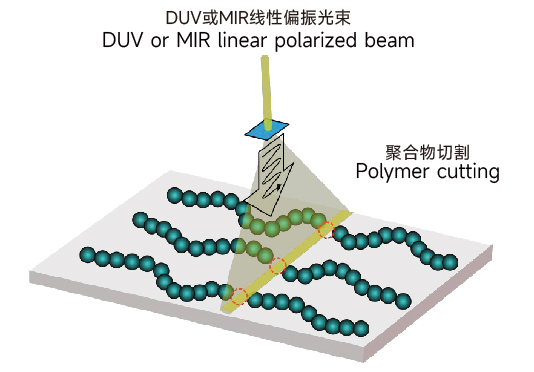

- • 聚合物制造

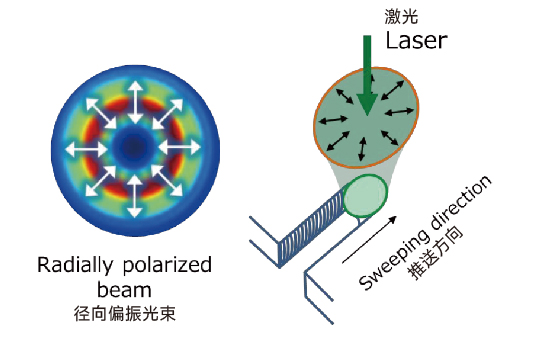

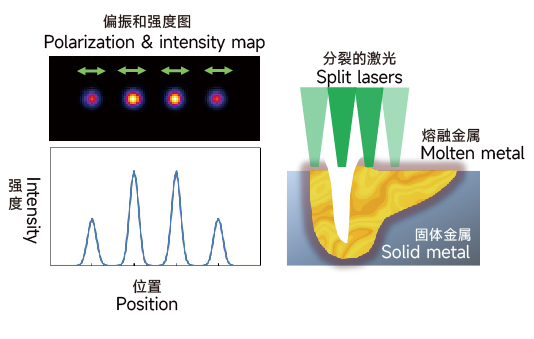

| 多點焊接 | 徑向偏振的激光切割 |
 |
 |

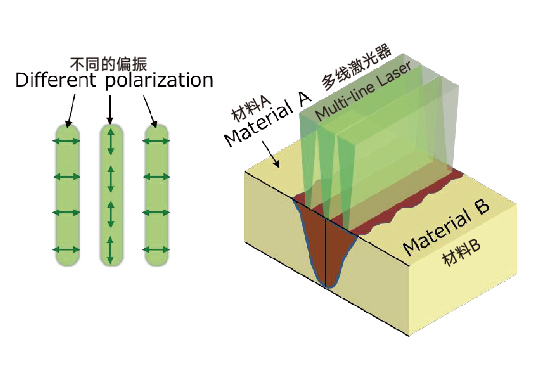

| 具有偏振控制的多線焊接 | 無損偏振轉換 |
 |
 |
|
|
|
| 偏振微加工 |

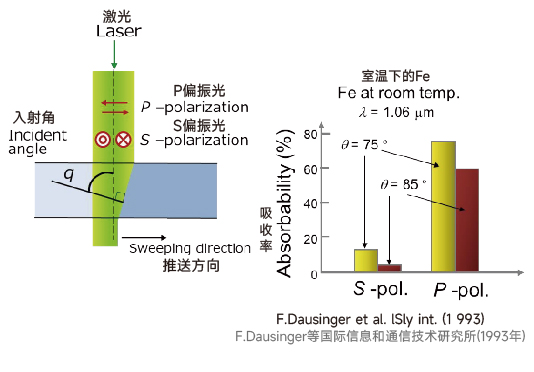

偏振控制的優點 通過控制激光吸收率提高加工速度和加工質量 |
 |
 |

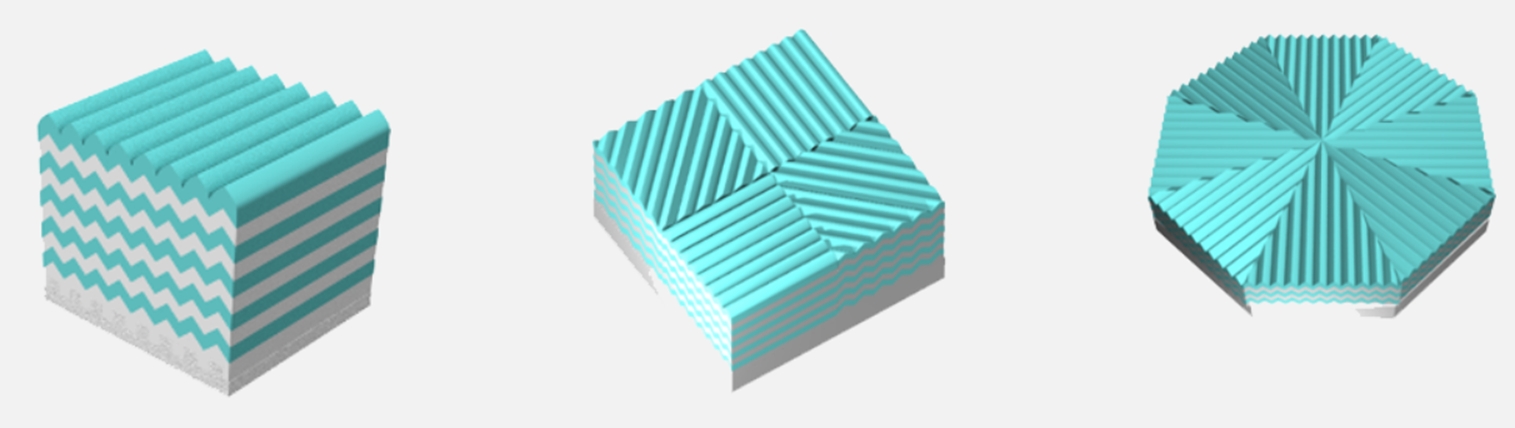

光子晶體偏振光學元件
使用光子晶體的超高集成度偏振器和波片, 它們具有高的抗紫外線性和集成圖案布局的自由度。

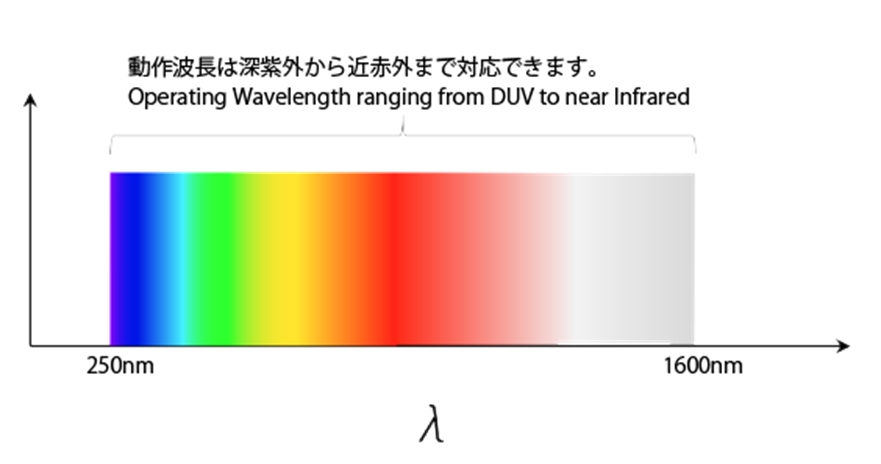

01 工作波長范圍從DUV到近紅外
工作波長可在250nm～1600nm范圍內選擇，根據客戶要求（規格），我們提供優良設計。
02 軸方向的精確控制
我們?yōu)槠衿骱筒ㄆ妮S方向提供了非常精確的控制，可以在小到1μm的區域內,在表面上進行微調。
03 大功率、高耐熱性
這些部件由無機材料制成，使其非常耐高功率光輸入。它們也具有耐熱性，幾乎沒有溫度依賴性。
04 優秀的光學性能
通過可選的抗反射（AR）涂層，元素表現出非常小的吸收和擴散，同時提供高透明度。此外，相位板元件為真零階，非常適合需要小波前擾動的應用，同時對入射角的依賴性非常小。
光子晶體偏振光學元件主要產品如下所示：

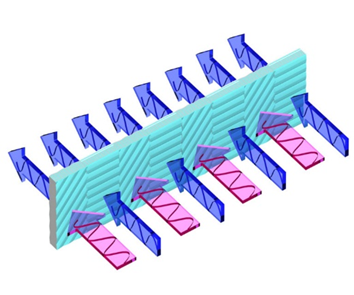

定制偏振片和相位片
我們的產品不僅可以定制光學特性，還可以定制這些特性的形狀和空間分布。特別地，它們可以不均勻地制造，具有分段結構或沿表面的曲軸。
歡迎定制圖案偏振片/波片。
偏振片規格
|
波長范圍 |
250-1600 nm (在上述范圍內的某一個波長) |
|
消光比 |
≧ 1000 ※在標稱工作波長（可定制）±1%范圍內有效 |
|
透過率 |
≥ 80% 在250-349nm 波段 ≥ 95% 在350-1600nm 波段 |
|
入射角 |
標準 +/- 5° |
|
厚度 |
0.5 或 1 mm |
|
最小特征尺寸 （用于圖案元件） |
1 μm |
|
損傷閾值 |
10mW / 100 μm2 @ λ=355nm（典型值） |
波片規格
|
波長范圍 |
250-1600 nm（在上述范圍內的某一個波長） |
|
延遲公差 |
+/-5% |
|
透過率 |
≥ 85%（250-349nm），≥95%（350-1600nm） |
|
入射角 |
標準 +/- 10° |
|
厚度 |
0.5 或 1 mm |
|
最小特征尺寸 （用于圖案元件） |
1 μm |
|
損傷閾值 |
10mW / 100 μm2 @ λ=355nm（典型值） |

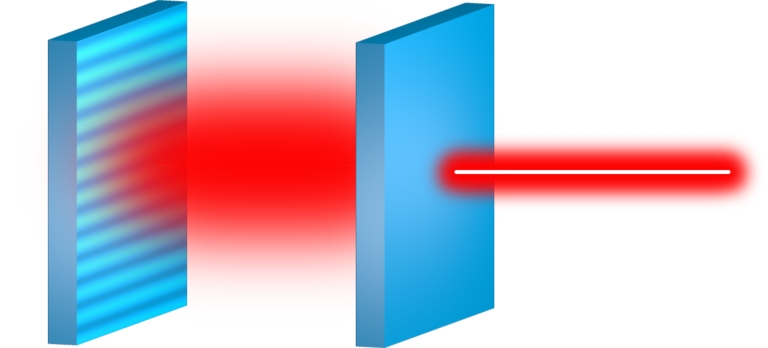

激光腔用半反鏡偏振片
每個偏振的反射率可以單獨調諧。作為激光諧振腔中的半反鏡，該元件用于產生和選擇激光器的輸出偏振。由于其無機性質，該元件可以承受非常高的光功率。
有關圖案和外型尺寸，請與我們聯系。
|
波長范圍 |
250-1600 nm（在上述范圍內的某一個波長） |
|
透過率 （透射偏振的） |
≧ 90% ※在標稱工作波長周圍±1%的波段內有效（可定制） |
|
反射率 （反射偏振的） |
定制值的±10% |
|
厚度 |
0.5 或 1 mm |
|
損傷閾值 |
10mW / 100 μm2 @ λ=355nm（典型值） |
真零級波片 / 紫外線偏振片

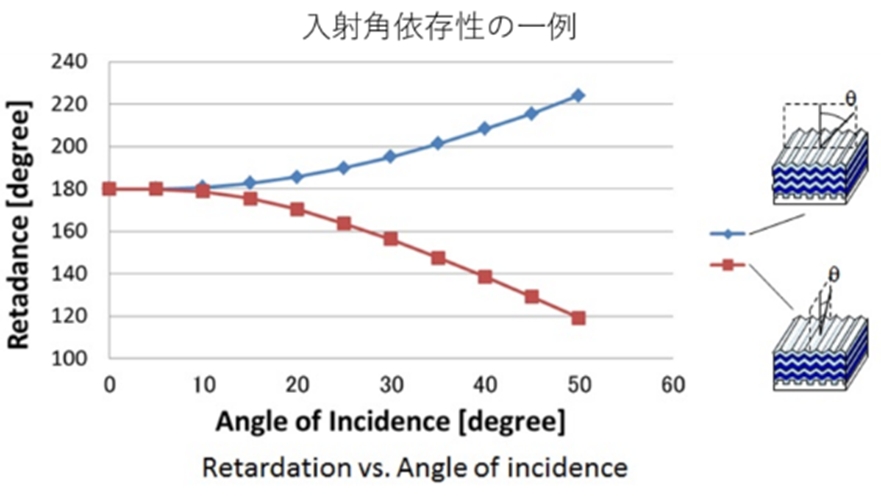

光子晶體波片是一種可靠而完美的零級波片，具有小的入射角依賴性。
例如，在紫外區域中波長為266 nm的石英制成的零級半波片的厚度約為11μm，但光子晶體沉積在石英板上，使得其易于處理。
此外，由于該材料完全由諸如氧化鉿的無機材料組成，因此即使在400°C的高溫下也保持不變，并且具有高度的可靠性。
插入損耗相當于石英板的插入損耗，并且可以在單個元件上提供多個軸向取向。
偏振片規格
|
波長范圍 |
> 250 nm （在上述范圍內的某一個波長） |
|
消光比 |
≥1000 ※ 在標稱工作波長±1%范圍內有效（可定制） |
|
透過率 |
≥80% |
|
入射角 |
標準 +/- 5° |
|
厚度 |
0.5 或 1 mm |
|
最小功能尺寸 （用于圖案元件） |
1 μm |
|
損傷閾值 |
10mW / 100 μm2 @ λ=355nm（典型值） |
波片規格
|
波長范圍 |
> 250 nm（在上述范圍內的某一個波長） |
|
延遲公差 |
+/-5% |
|
透過率 |
≥85% |
|
入射角 |
標準 +/- 10° |
|
厚度 |
0.5 或 1 mm |
|
最小功能尺寸 （用于圖案元件） |
1 μm |
|
損傷閾值 |
10mW / 100 μm2 @ λ=355nm（典型值） |

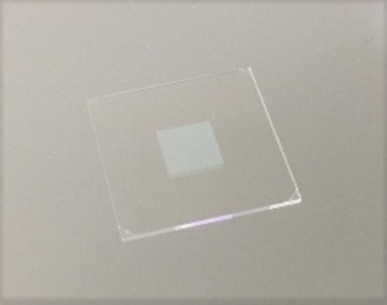

用于光通信的超薄波片
它的插入損耗與石英板相當，并且可以在單個元件上具有多個軸向方向。
緊湊和自由的偏振控制可以在數字相干系統中的光收發器、光調制器、接收器和波長選擇開關（WSS）中實現。
|
波長范圍 |
1535-1570nm |
|
延遲公差 |
90°±4.5° 或 180°+/- 9° |
|
透過率 |
98% ≧ |
|
厚度 |
～15μm |
|
直徑 （有效區域） |
客戶定制 |
|
損傷閾值 |
10mW / 100 μm2 @ λ=355nm (典型值) |

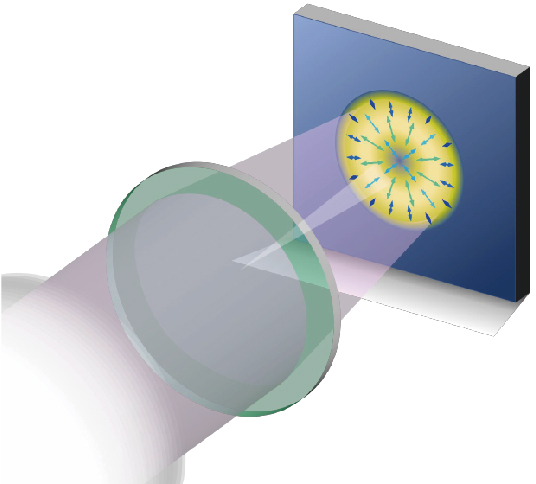

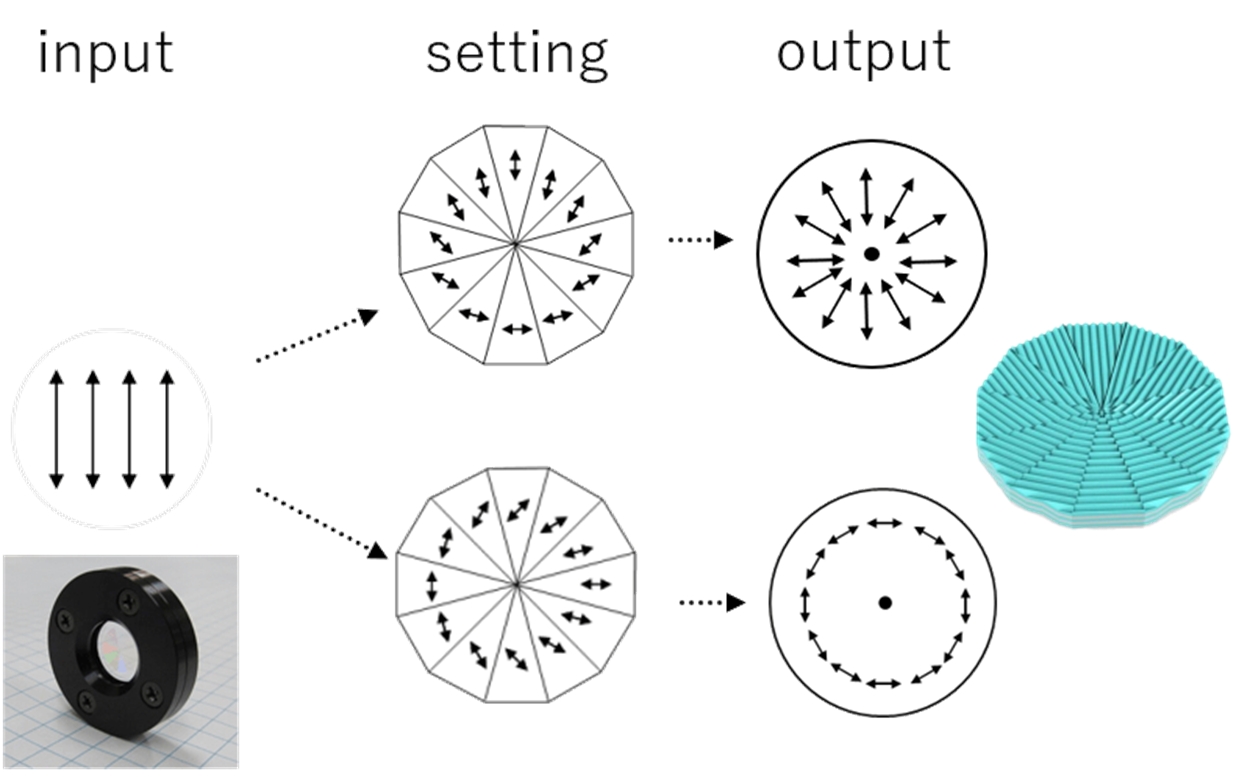

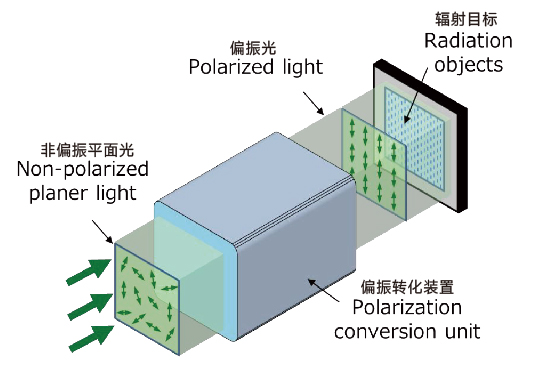

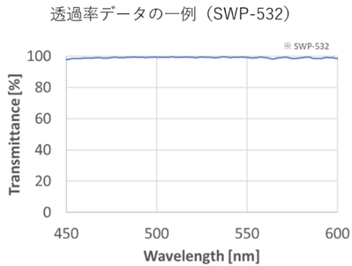

軸向偏振轉換元件SWP系列
一種具有12個軸向方位角區域的波片，只需將其插入光路即可實現軸向偏振。
它將線性偏振轉換為輻射狀（徑向）或同心（方位角）偏振。
高透射率實現了幾乎100%的轉換效率。
它在光鑷、激光加工等方面都很有效。
可根據要求提供波長/尺寸。
|
PN# |
SWP-405，SWP-532，SWP-1064 |
|
波長范圍 |
405nm，532nm，1064nm |
|
延遲公差 |
+/-5% |
|
透過率 |
≥95% |
|
入射角 |
標準 to +/- 10° |
|
厚度 |
1 mm |
|
直徑 （有效區域） |
Φ7mm |
|
損傷閾值 |
10mW / 100 μm2 @ λ=355nm（典型值） |
|
支架直徑 |
Φ 25.4mm |
Innovation Photonics于2009年12月由Don Wilson成立，自1964年以來，他是光子學（精密光學、工程和設計、隔離器、光纖器件、望遠鏡）領域的先驅和多次專利獲得者。
InnPho專注于包括中紅外和量子級聯激光器的應用- 聚焦于發射耦合到光纖；中紅外偏振器-限制在1.9μm的方解石偏振器，限制到4.8μm的 YVO4；以及覆蓋2μm至12μm的寬帶偏振器。
產品：
- ● Mid-IR隔離器
- ● 4.5μm隔離器
- ● 寬帶紅外偏正片2μm–12μm
- ● ShortCell紅外偏振片3μm–11μm
- ● 紅外偏振旋轉器
- ● 平帽式擴束鏡
- ● 光纖耦合透鏡
- ● 中紅外聚焦物鏡2μm至12μm
- ● 光纖準直器
- ● 中紅外光纖準直器
- ● IR光纖
Excelitas秉承Qioptiq®的傳統，提供廣泛的標準LINOS®UV/Vis/IR光學器件，以滿足您的科學研究、產品開發和光子傳輸需求。從4800多個光學組件中進行選擇，包括平凸、雙凸、非球面、消色差、鍍膜、平光學、反射鏡、偏振光學和光學設計軟件。
LINOS消色差透鏡和鏡頭系統
憑借對Qioptiq®光學器件豐富的技術積累，埃賽力達現在可以提供各種LINOS®消色差透鏡和鏡頭系統?？商峁┯戌R架/未含鏡架、鍍膜/未鍍膜、正焦/負焦版本，我們有確切的規格來滿足您的光學應用需求，將復雜的精密光學集成到您的實驗平臺和系統級產品中。
LINOS反射鏡
埃賽力達基于我們Qioptiq®光學技術積累，提供多種平凹型金屬、混合和介質膜LINOS®反射鏡。最常見的離散波長的寬帶鏡和高反射鏡均可直接從工廠購買。
LINOS光學鍍膜
從激光反射鏡和濾光片到分束器和增透膜，Excelitas的LINOS®鍍膜種類繁多，可滿足您最嚴格的要求。
LINOS偏振光學
Excelitas提供由高質量材料制成的LINOS®偏振片、偏振濾波器和濾波片系列，以實現優秀傳輸。
LINOS單光透鏡
從會聚透鏡、擴散透鏡到透鏡、非球面透鏡，我們提供多種簡單的單光透鏡供您選擇，具有不同的焦距和直徑，可確保為您的設備提供理想的部件。
VariFi線性漸變?yōu)V光片
埃賽力達VariFi™線性漸變?yōu)V光片提供獨特的解決方案，用于控制光譜分析儀中的背景噪音和高階效應。我們的專利技術讓線性漸變?yōu)V光片具備良好的性價比，且有多種尺寸可選。這些濾光片可用于可見光、近紅外和中紅外光譜范圍，并且可使用各種基材進行制作。
